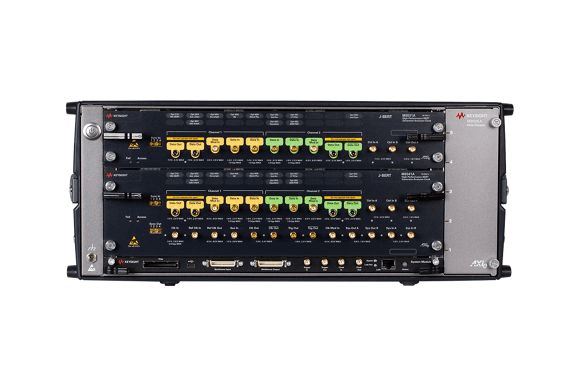

M8020A J-BERT 高性能比特误码率测试仪

型号：M8020A

高性能比特误码率测试仪,能够快速、准确地表征传输速率高达16或32 Gb/s的单通道和多通道器件中的接收机。具备自动校准、链路训练等功能,可简化测试系统。

主要特点

数据速率高达8.5/16 Gb/s，可通过M8062A扩展至32 Gb/s
整合校准的抖动注入功能
高达20 dB的8分接去加重
综合可调的ISI损耗仿真
交互式链路训练支持
内置时钟数据恢复和均衡
支持M8070A软件系统集成

应用场景

芯片测试与验证串行I/O端口测试高速数字接口测试收发器测试系统一致性测试

获取报价技术支持

技术规格

基本速率

8.5/16 Gb/s

最大速率

32 Gb/s (需M8062A)

去加重范围

±20 dB

链路训练速率

8 GT/s, 16 GT/s

产品更多特点：

支持的总线标准

PCI Express

USB 3.0/3.1

MIPI M-PHY

SATA/SAS

DisplayPort

SD UHS-II

Thunderbolt

10/100 GbE

SFP+/CFP2/4

抖动注入功能

随机抖动(RJ)

周期抖动(PJ1/PJ2)

正弦抖动(SJ)

有界非相关抖动(BUJ)

正弦干扰(共模和差模)

SSC(三角波/任意波形)

链路训练支持

SAS-3协议

USB 3.0/3.1协议

PCI Express协议

IEEE 10GBASE-KR

IEEE 25GBASE-KR

IEEE 100GBASE-KR4
